Volume colore: cos'è e perché è importante nella scelta di un TV

26 Novembre 2019 151

Rimani aggiornato quotidianamente sui video, approfondimenti e recensioni di HDblog. Iscriviti ora al canale Youtube, basta un Click!

Il mercato video ha subito molte evoluzioni nel recente passato. I cambiamenti e le migliorie si sono susseguiti con ritmi sempre più rapidi e hanno avuto per oggetto sia aspetti più intuitivi sia ambiti che si ripercuotono in modo non così immediatamente evidente sulla qualità delle immagini. L'incremento della risoluzione rientra ovviamente nel novero degli argomenti più semplici da veicolare. Le differenze tra schermi/sorgenti in bassa definizione e quelli in alta definizione sono visibili ad occhio. La possibilità di rappresentare l'aumento con semplici numeri - con quelli più alti ad indicare teoricamente un successivo passo evolutivo - rende inoltre immediatamente riconoscibili i prodotti più tecnologicamente all'avanguardia.

Non tutte le soluzioni sono però così semplici da comunicare e comprendere. Concetti come ad esempio l'HDR, i metadati dinamici, il funzionamento dei pannelli - pensiamo agli OLED e ai più complessi LCD Direct Full Array - eccetera richiedono generalmente alcune nozioni di base senza le quali è difficile inquadrare perfettamente i benefici connessi e la qualità proposta dai vari modelli disponibili.

Tra questi argomenti più complicati c'è il volume colore, una dicitura che da qualche anno ha iniziato a fare capolino nelle specifiche dei televisori ed è strettamente legata all'elevata gamma dinamica pur non essendone un diretto derivato. La crescente disponibilità di monitor, TV, proiettori e contenuti in HDR ha reso il volume colore sempre più importante ma non per questo più chiaro per l'utente finale, che probabilmente ne ignora in gran parte il reale significato se non addirittura l'esistenza stessa.

In questa guida andremo a spiegare come è nato il volume colore, per quale motivo è divenuto rilevante e cosa cambia effettivamente in termini di esperienza di visione, portando anche esempi concreti che permettano di percepire ad occhio le differenze che illustreremo.

Per facilitare la fruizione dell'articolo abbiamo suddiviso la guida in capitoli. Cliccate sui link qui sotto per saltare direttamente al capitolo corrispondente:

Come nasce il volume colore

Il volume colore nasce come standard nel corso del 2013 per opera di ICDM, acronimo di International Committee for Display Metrology. Si parla nello specifico della metodologia necessaria per misurare la Volume-Color Reproduction Capability, VCRC. Chi vuole approfondire ulteriormente questo argomento può fare riferimento all'ICDM display measurement standard version 1, e più precisamente all'aggiornamento rilasciato in data 26 marzo 2013.

Il passaggio dalle specifiche alla pratica ha richiesto diversi anni. La prima a puntare con forza sul volume colore - e ne vedremo le motivazioni - è stata Samsung, che ha iniziato ad indicarlo tra le caratteristiche dei propri prodotti nel corso del 2017, in concomitanza con la prima generazione di QLED TV - LCD con Quantum Dot. Perché si è cominciato a parlare di volume colore solo dopo 4 anni dalla creazione di uno standard per le misure? Per capirlo dobbiamo prima fare un passo indietro e spiegare come vengono identificati i colori sui televisori.

Come vengono rappresentati i colori nella gamma dinamica standard (SDR)

In gamma dinamica standard i colori che uno schermo è in grado di mostrare sono sostanzialmente identificati con due sole coordinate, quelle che possiamo associare alle "dimensioni". La saturazione definisce quanto è carico un colore e fissa l'ampiezza della tavolozza mentre la tinta stabilisce se il colore tende o meno verso uno dei primari - rosso, verde e blu.

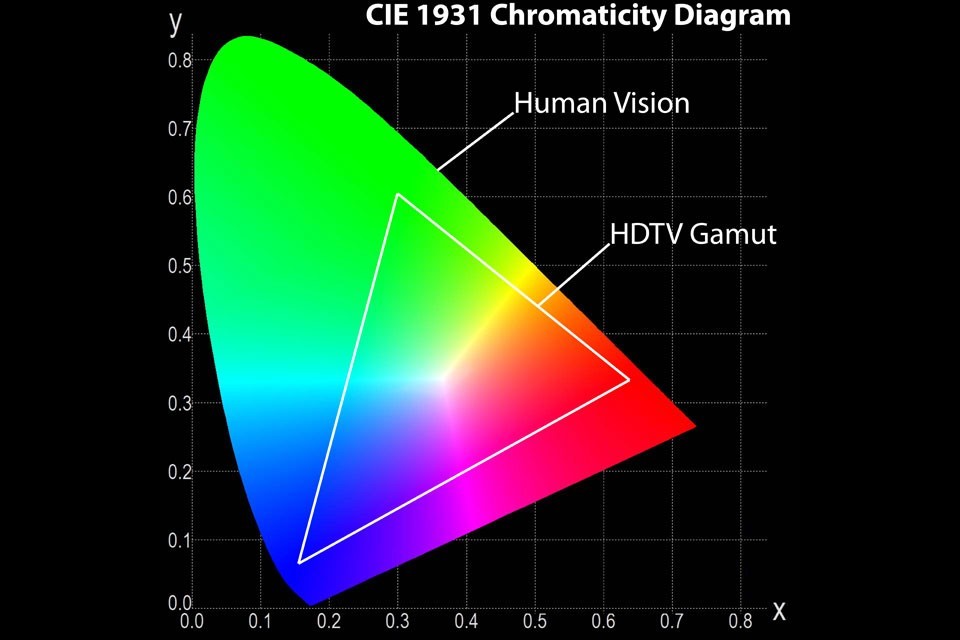

I grafici che misurano i colori sono dei triangoli bidimensionali che prendono il nome di gamut. La saturazione corrisponde ai vertici del triangolo. Se le misure relative alla saturazione risultano inferiori rispetto alle coordinate standard, allora i colori mostrati sono poco saturi, se invece eccedono si ha una saturazione sovrabbondante. Per la tinta si deve invece osservare l'eventuale spostamento lungo i lati del triangolo. Se primari e secondari rispettano le coordinate prefissate - indicate da quadratini bianchi - allora non ci sono dominanti, diversamente si noteranno tinte che tendono a virare verso uno dei primari.

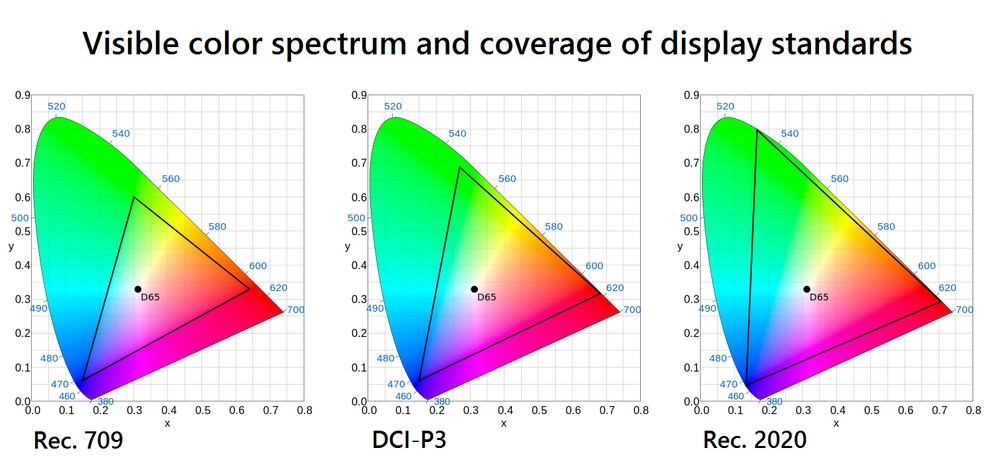

Gli spazi colore a confronto: da sinistra Rec.709, DCI-P3 e Rec.2020

Per rappresentare i colori si ricorre a due spazi colore definiti dalla Commissione internazionale sull'illuminazione (CIE) per comprendere tutte le tinte visibili dall'occhio umano. La versione più lungamente utilizzata è il CIE 1931 XYZ - il numero si riferisce all'anno in cui è stato creato - e viene rappresentata nella sua forma bidimensionale dal diagramma CIE 1931 xy. Questa rappresentazione mancava però di uniformità percettiva. Si può dire, in parole più semplici, che CIE 1931 è privo di uniformità nel rappresentare le differenze percepite tra i colori e le distanze misurate tra gli stessi all'interno del grafico.

Per venire incontro a questo limite è stato sviluppato una sorta di aggiornamento del CIE 1931. Nel 1976 nasce così lo spazio colore CIE 1976 LUV, la cui rappresentazione bidimensionale è data dal diagramma CIE 1976 uv. I due grafici - CIE 1931 e CIE 1976 - sono tuttora utilizzati per misurare la correttezza cromatica di qualunque schermo e li potete trovare anche a corredo di tutte le nostre recensioni di TV e proiettori. A questi standard si aggiunge poi la raccomandazione ITU-R BT.709, conosciuta con l'abbreviazione BT.709 o Rec.709. I parametri fissati dall'International Telecommunication Union fungono come riferimento per la televisione in alta definizione - ovviamente anche per quanto riguarda i colori.

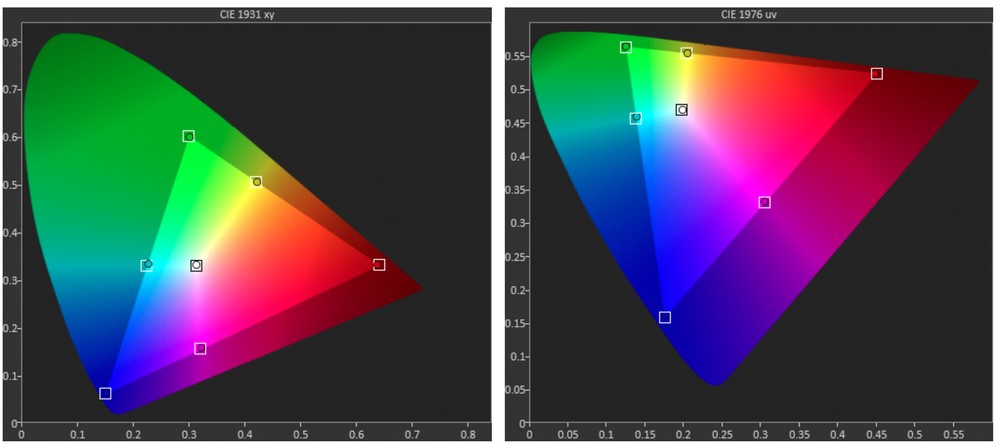

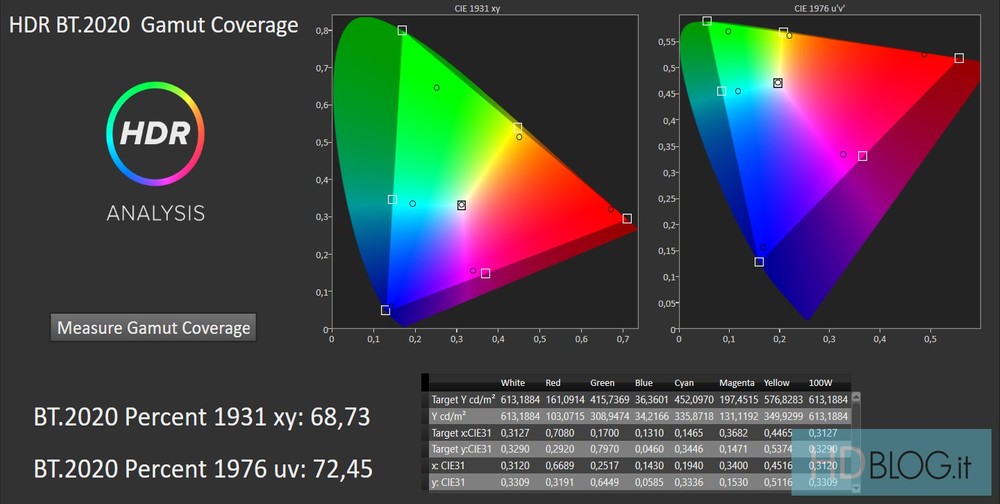

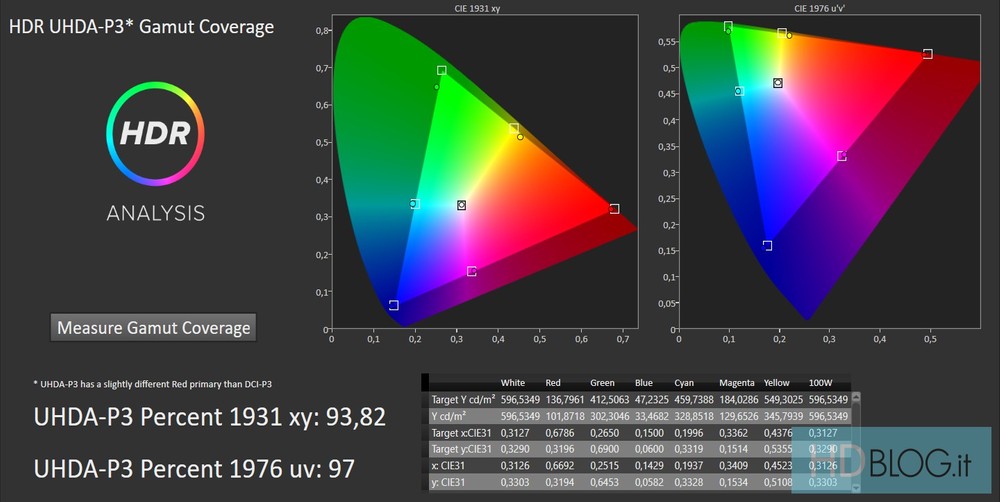

I diagrammi CIE 1931 xy (sinistra) e CIE 1976 uv (destra)

Questo piccolo excursus ci ha quindi chiarito che la rappresentazione dei colori è sempre stata di tipo bidimensionale. In realtà una terza dimensione è però non solo presente ma prevista proprio da tutti gli standard che abbiamo citato. Si tratta della luminosità, un dato che modifica la percezione dei colori. Se prendiamo ad esempio un rosso molto carico in pieno sole, il classico rosso Ferrari, la resa è ben diversa di quella che si avrebbe guardando lo stesso colore in penombra. Non è un caso che tra gli strumenti presenti nelle impostazioni dei TV più evoluti vi sia il cosiddetto CMS 3D, un sistema che permette di regolare i colori agendo su tinta, saturazione e luminosità.

Perché la luminosità non compare dunque nei grafici? Il motivo è presto detto e lo possiamo ritrovare anche nella documentazione ufficiale che Dolby ha redatto per spiegare le potenzialità del Dolby Vision in ambito domestico. Gli standard per le trasmissioni televisive e i Blu-ray - parliamo sempre di SDR - prevedono un tetto massimo per la luminosità. Questo valore è fissato a circa 100 cd/m2 - nits. La luminosità è quindi fissa e non risulta problematica da gestire per qualsiasi televisore moderno. Ecco spiegato perché non ha quindi importanza rappresentarla e tenerla in considerazione quale parametro capace di fare la differenza in termini di qualità dell'immagine.

L'avvento dell'HDR cambia tutto: l'SDR è come un MP3

Gli anni di esperienza maturati dai produttori sui TV piatti hanno portato ad ottenere eccellenti prestazioni in gamma dinamica standard. La fedeltà cromatica è ormai mediamente buona anche su prodotti più economici. Sono ormai moltissimi i prodotti sul mercato capaci di coprire lo spazio colore Rec.709 praticamente al 100% (la capacità di gestire gli spazi colore si misura in percentuale). Il rapido progresso a cui abbiamo assistito negli ultimi anni ha però messo in mostra tutti i limiti legati alla gamma dinamica standard. L'SDR si può di fatto considerare come una sorta di omologo dell'MP3, la famosissima tecnologia utilizzata per comprimere la musica in formato liquido. Quando si converte un brano da CD a MP3 si perdono alcune informazioni sotto forma di frequenze che non risultano più udibili.

Per l'SDR si può applicare lo stesso principio. Ovviamente non è l'audio ad essere compresso ma la gamma dinamica, ovvero il rapporto tra alte e basse luci - tra chiari e scuri - all'interno della stessa immagine. La prima grande differenza tra SDR e HDR è costituita dal tetto massimo di luminosità. Il limite per l'elevata gamma dinamica non è più un tetto prefissato a 100 cd/m2 - nits ma varia in relazione a come vengono realizzati i contenuti. Si parla in gergo di Mastering Display Luminance (MDL) o Mastering Peak (come ad esempio viene riportato in CalMAN). I picchi di luminosità si attestano tipicamente a 1.000 cd/m2 - nits, salgono in alcuni casi a 4.000 cd/m2 - nits e in rare occasioni arrivano a 10.000 cd/m2 - nits


Questo cambiamento è assolutamente necessario per avvicinare la resa su schermo a ciò che si può vedere con i propri occhi in natura. La luminosità è infatti ben più elevata rispetto alle sole 100 cd/m2 - nits che vediamo su tutti gli schermi non HDR. Lo possiamo verificare facilmente con un esempio riportato da Dolby. Un fiore giallo e rosso alla luce del Sole evidenzia una luminosità che spazia da 188 a 14.700 cd/m2 - nits. Persino il verde più scuro che costituisce lo sfondo si attesta a valori superiori (145 cd/m2 - nits). É quindi evidente che la quantità di informazioni necessaria a garantire una fedele ricostruzione delle immagini è decisamente superiore alle possibilità offerte dalla gamma dinamica standard. Tutto ciò che viene compresso si va a perdere e determina una differenza palpabile tra ciò che vediamo nel mondo reale e ciò che viene restituito sullo schermo.

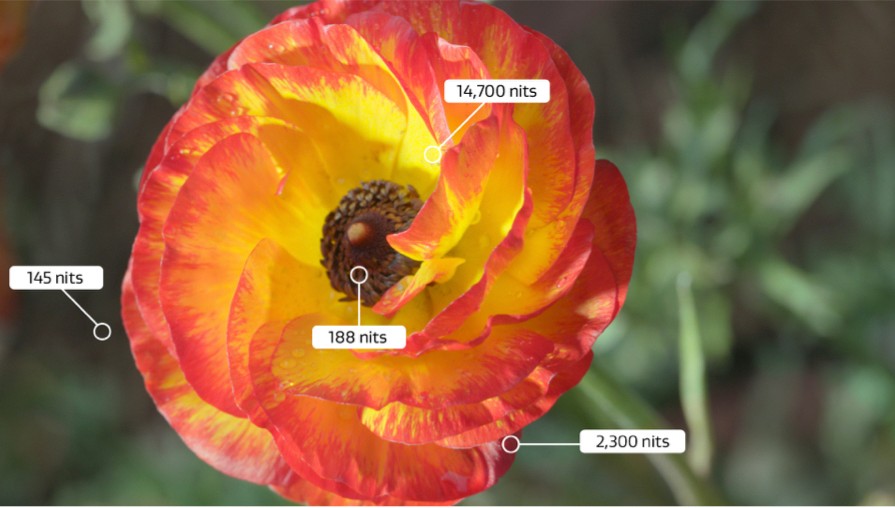

La luminosità dei colori acquista quindi importanza: il rosso Ferrari visto in un'assolata giornata estiva è totalmente fuori dalla portata di un televisore incapace di gestire l'HDR in maniera convincente. Quello che lo spettatore può osservare è una sua versione compressa e riadattata per rientrare nell'intervallo che gli schermi e i contenuti in SDR possono effettivamente mostrare. Per assicurare una corretta rappresentazione dei colori nel passaggio dalla gamma dinamica standard all'HDR è stato necessario oltrepassare i limiti imposti dalle tecnologie convenzionali. Il primo passo è stato compiuto per ampliare la tavolozza e per ottenere quindi colori più saturi. I produttori hanno impiegato varie soluzioni. Per gli OLED sono state migliorate le componenti organiche mentre sugli LCD vi sono molteplici approcci differenti che si possono essenzialmente riassumere in tre macro-gruppi:

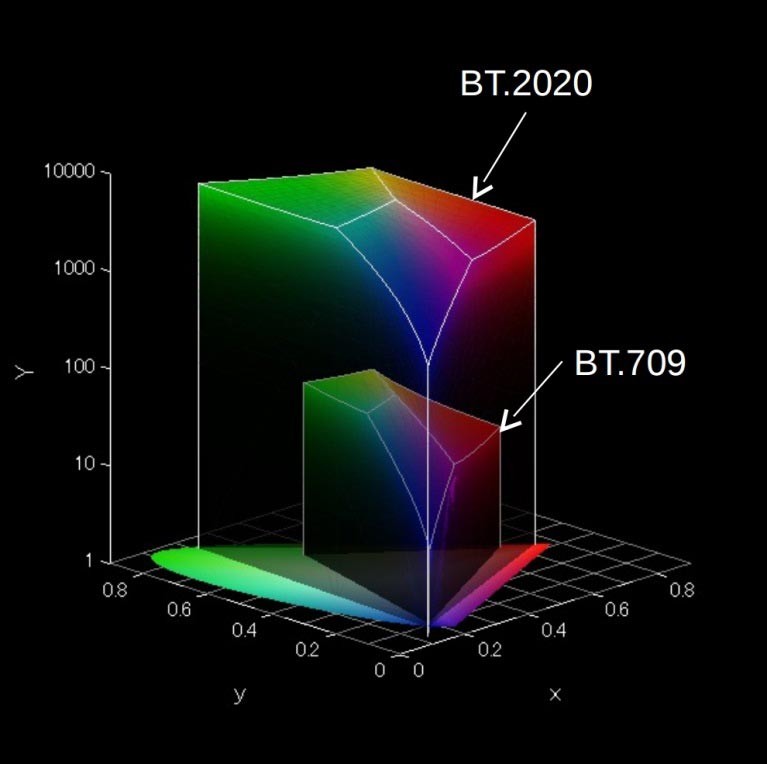

Grazie alle summenzionate evoluzioni si possono visualizzare spazi colore più ampi, quelli che vengono comunemente utilizzati per i contenuti in HDR, in accordo con le specifiche fissate dalla raccomandazione ITU-R BT.2100. Gli spazi colore di riferimento prendono il nome di BT.2020 o Rec.2020 e di DCI-P3. BT.2020 è quello più ampio in assoluto e non viene coperto interamente dai prodotti attualmente sul mercato. Lo si può considerare come lo standard da raggiungere nel prossimo futuro. Al momento viene quindi utilizzato come contenitore al cui interno si utilizzano le coordinate del DCI-P3, uno standard nato per il cinema digitale (DCI è l'acronimo di Digital Cinema Initiatives).

Ecco dunque che i limiti imposti dai segnali in SDR vengono meno. Non c'è più necessità di comprimere la gamma dinamica delle immagini. La luminosità del colore, prima fissa e di fatto trascurabile, diviene invece un elemento che può diversificare grandemente i TV più prestanti rispetto a quelli caratterizzati da caratteristiche più modeste. É così che il volume colore acquista finalmente la sua ragione d'essere.

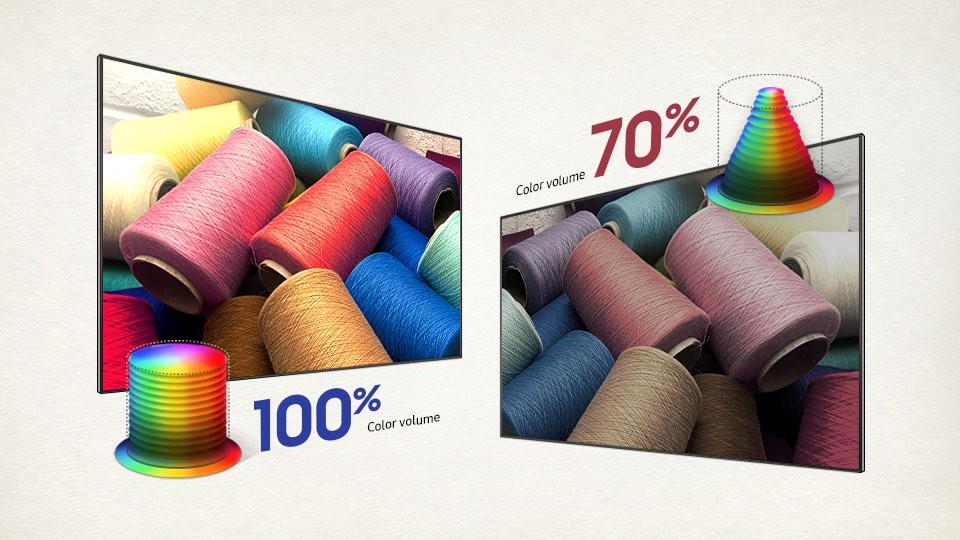

Cos'è il volume colore

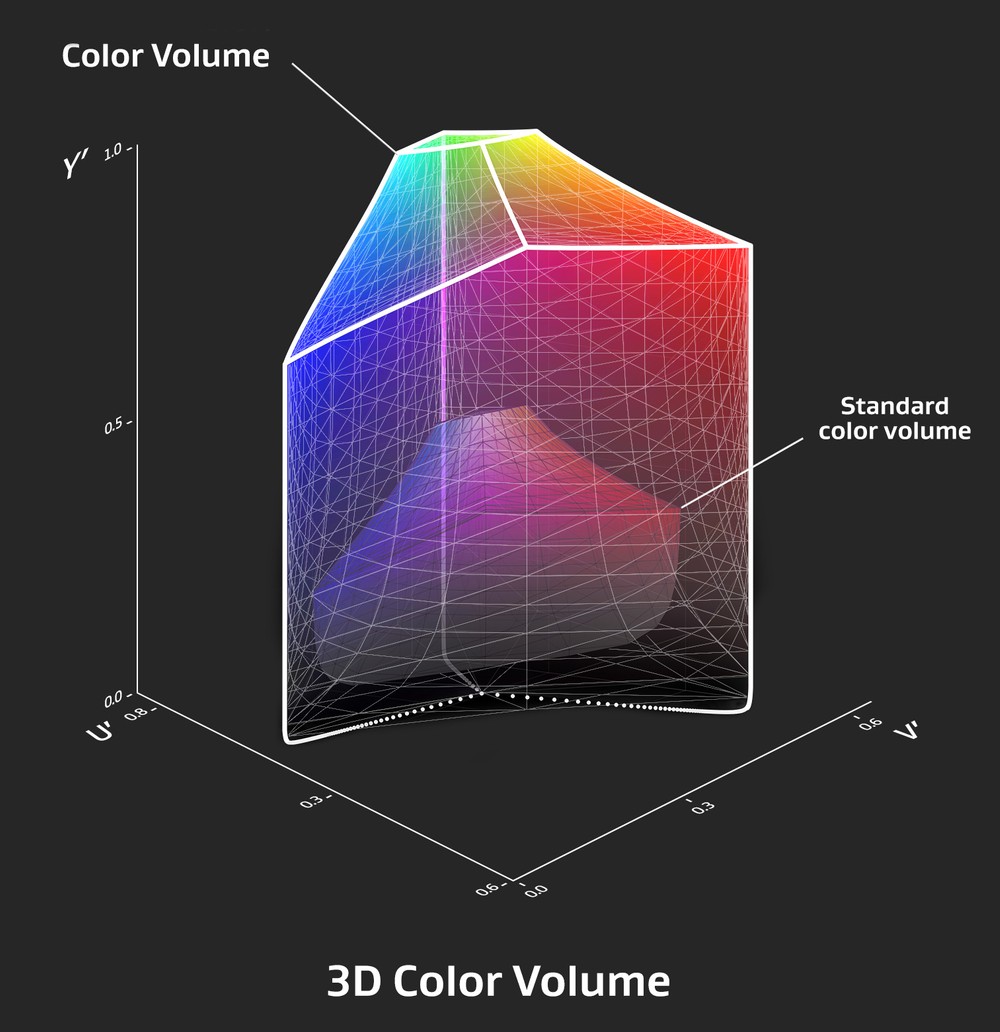

Quanto descritto fino ad ora ci è servito per chiarire che gli stessi colori, visti in differenti condizioni di luce - ad esempio di sera - non restituiscono la stessa resa. Il fiore a cui fa riferimento Dolby o il rosso di una Ferrari al sole di mezzogiorno in una giornata estiva risulterebbero molto diversi in ore serali. Per definire correttamente i colori - nel mondo reale e in HDR - servono quindi non due ma tre dimensioni. A saturazione e tinta si aggiunge quindi la luminosità. Il grafico che rappresenta la reale capacità dei televisori, quando si tratta di visualizzare tutte le componenti cromatiche in HDR, è quindi tridimensionale poiché acquista un volume. É proprio questo ciò che chiamiamo volume colore.

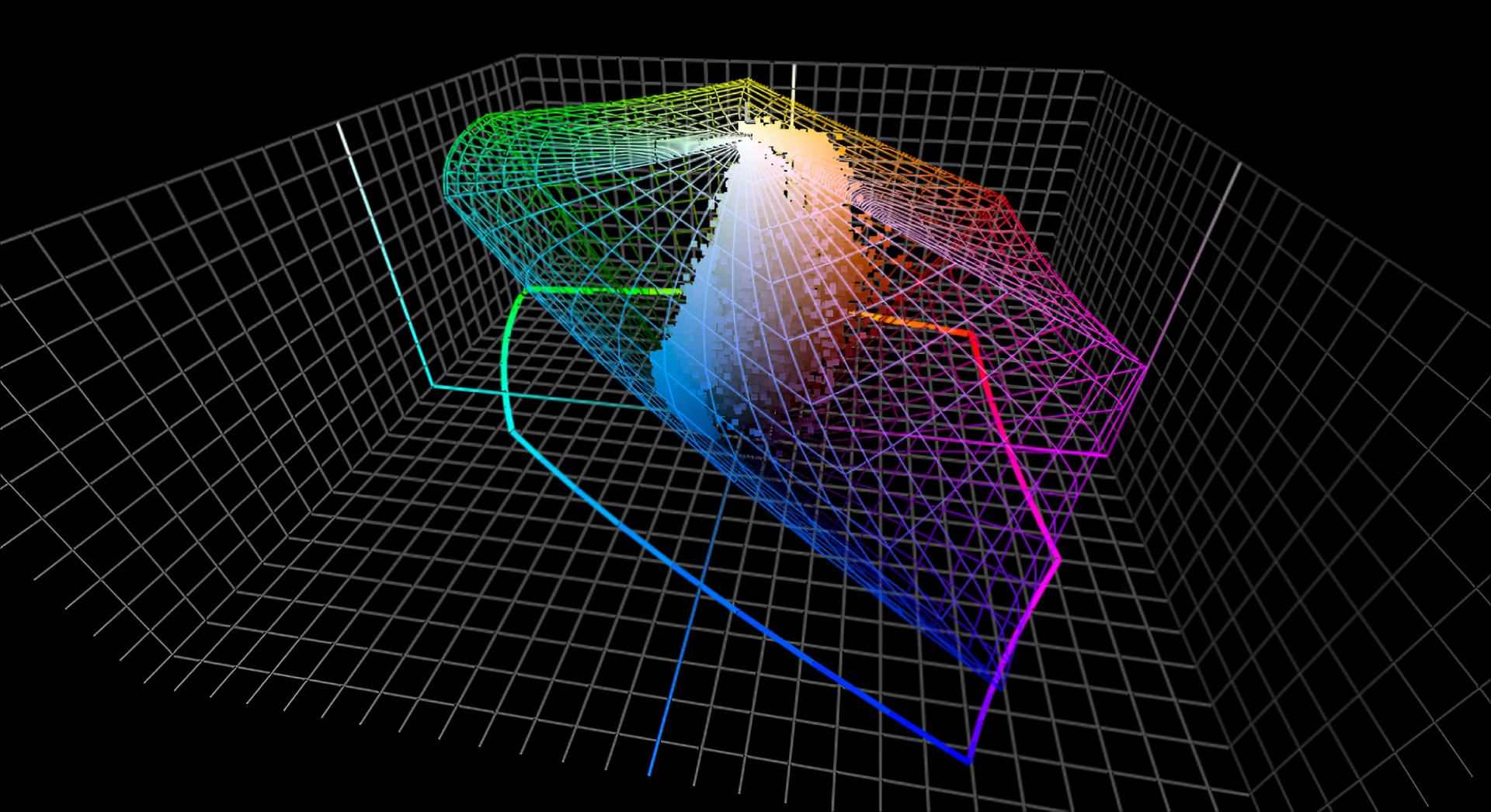

Il volume può essere più o meno ampio. La saturazione ne fissa l'estensione per quanto riguarda la copertura degli spazi colore mentre la luminosità ne rappresenta l'altezza. La misura, effettuata generalmente tramite il metodo CIE L*a*b Color Volume (che valuta 140 punti), si esprime sempre in percentuale e va calcolata in base allo spazio colore di riferimento. Come abbiamo visto è poco utile esprimerla quando si parla di Rec.709 poiché anche i televisori economici offrono ormai una copertura piena o comunque quasi completa. Sono invece significativi i dati relativi al DCI-P3 e al BT.2020, poiché nessuno di questi spazi colore viene coperto ancora al 100%, anche se per il DCI-P3 vi sono ormai diversi modelli che si avvicinano a questo risultato. Alternativamente si può ricorrere al metodo ICtCp Color Volume (che effettua 393 misurazioni) che, anziché esprimere una percentuale, calcola quanti milioni di colori si possono visualizzare su un determinato schermo.

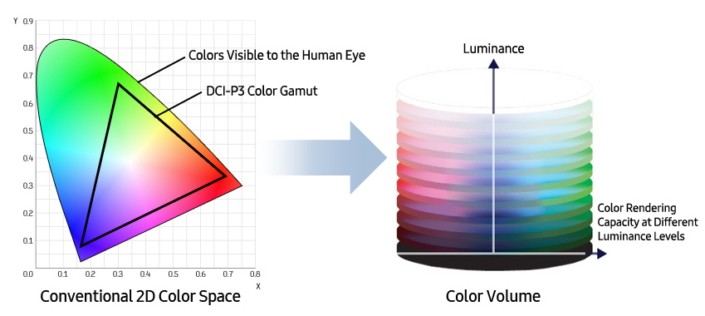

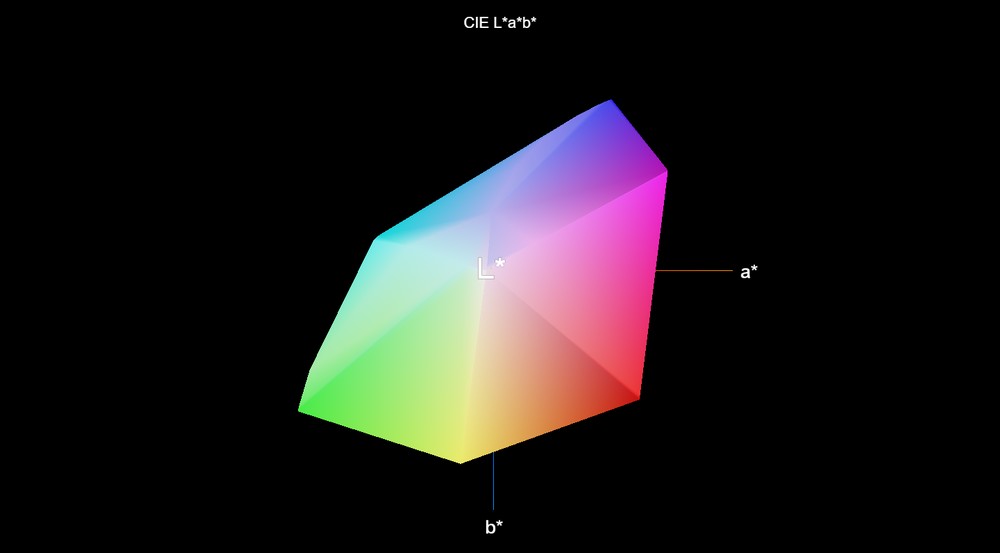

Il passaggio dalla rappresentazione bidimensionale dei colori al volume colore

Come si lega l'ampiezza del volume colore a ciò che vediamo su schermo con i nostri occhi? Si può affermare che la luce emessa dagli schermi ci dice fino a che punto il TV si può spingere quando deve mostrare i colori nei due estremi rappresentati da scene molto scure e scene molto brillanti. Più l'estensione avviene in entrambe le direzioni, più il volume colore è ampio e permette di rappresentare i colori come li vediamo nel mondo reale in differenti condizioni di luminosità.

Le prestazioni offerte sono fortemente caratterizzate dalle tecnologie utilizzate. Gli OLED sono capaci di rappresentare un nero assoluto e quindi di mostrare schermate completamente spente. Gli LCD incontrano però molte meno difficoltà nel gestire picchi di luminosità molto elevati. É intuitivo comprendere che la grande capacità degli OLED di scendere in basso permette di modulare con notevole finezza la riproduzione dei colori anche in scene scurissime.

La situazione si ribalta sui picchi di luminosità, che sugli LCD evoluti risultano decisamente superiori. TV come il Samsung Q90R - che abbiamo utilizzato nel video allegato all'articolo - arrivano agevolmente a circa 1.600 cd/m2 - nits una volta calibrati, ben oltre il limite imposto sulla maggior parte dei contenuti. Per questo motivo gli LCD non incontrano molti limiti quando si tratta di mostrare colori brillanti e saturi, capaci di risultare convincenti anche in ambienti luminosi - la luce in ambiente contrasta quella emessa dagli schermi e può portare a percepirli come più spenti e de-saturati di quanto non siano in realtà.

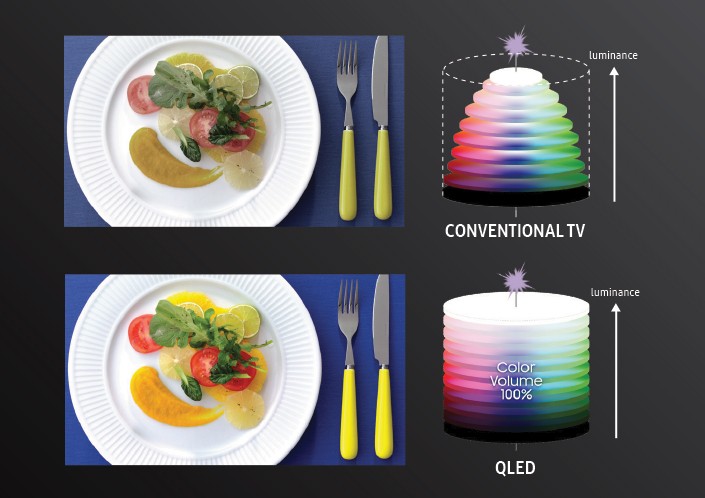

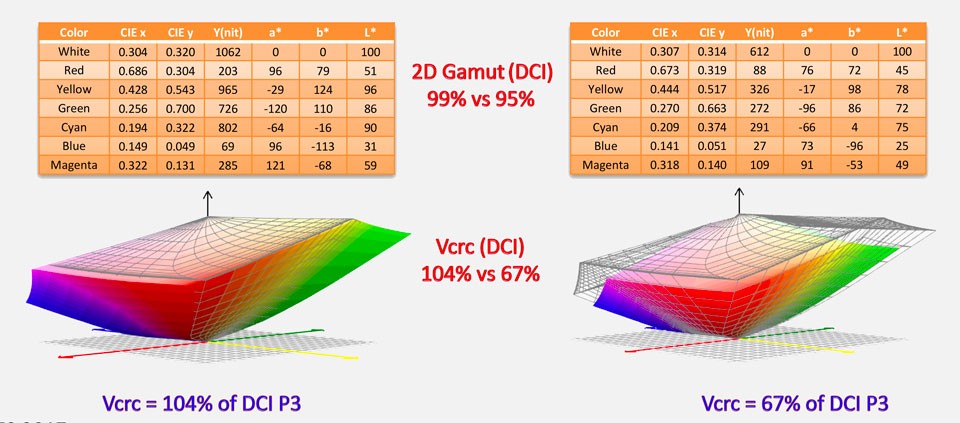

Rappresentazione grafica della differenza tra un LCD convenzionale e un QLED Samsung

Da quanto sopra riportato possiamo capire che le due tecnologie esibiscono un comportamento differente nei due estremi del volume colore. Gli OLED si fermano generalmente intorno alle 650 - 800 cd/m2 - nits di picco e non possono quindi garantire le stesse prestazioni degli LCD. Gli schermi a cristalli liquidi non riescono però a replicare la raffinatezza con cui gli OLED disegnano le basse luci perché, di base, la tecnologia a cristalli liquidi non può bloccare completamente la luce proveniente dai LED e spegnere i singoli pixel. Qualche colore finisce quindi per perdersi nel nero indistinto. Anche i prodotti più evoluti, a livello di pannelli e retroilluminazione, devono quindi scendere a qualche compromesso quando si tratta di visualizzare porzioni molto scure insieme a colori molto accesi. Se si privilegia il nero i colori appaiono più spenti e de-saturati, mentre se si percorre la via opposta si preservano i colori a discapito di nero e contrasto.

Per gli OLED esiste poi un altro elemento da prendere in considerazione: l'ABL (Average Brightness Limiter). Questo sistema, presente su tutti gli OLED, limita la massima luminosità quando la percentuale di elementi luminosi, rapportata alle parti buie, supera una determinata soglia. In gergo si parla di elevato APL (Average Picture Level). Quando l'ABL entra in azione abbassa la luminosità su tutto il pannello. Il limite è generalmente compreso tra le 130 e le 150 cd/m2 - nits su schermata con il bianco che copre tutto il quadro e ovviamente incide anche sulla resa in HDR. Basta infatti controllare le misure sulla luminosità di picco per verificare che questa scende rapidamente quando l'area coperta su schermo eccede il 10%.

Quanto appena descritto si può sintetizzare in questo modo:

  • TV OLED: riescono a mantenere un'eccellente saturazione anche sui colori molto scuri; incontrano invece limiti oggettivi quando devono mantenere una corretta saturazione su colori molto brillanti.
  • TV LCD: possono spingersi a livelli di luminosità molto elevati senza sacrificare la giusta saturazione dei colori; risultano invece meno abili nel mantenere una corretta saturazione sui colori più scuri.

Se consideriamo i migliori esemplari per ciascuna tecnologia, l'estensione del volume colore è maggiore sugli LCD poiché quello che si perde in basso - gli scuri - viene ampiamente compensato da ciò che si recupera in alto - i chiari. Si può quindi capire perché Samsung ha da tempo deciso di sottolineare l'ottima copertura del volume colore che caratterizza la gamma di QLED TV: in scene molto brillanti un ampio volume colore riesce facilmente a colpire l'occhio dello spettatore. Come vedremo nel capitolo seguente, non parliamo di particolari che risultano esclusivo appannaggio di esperti appassionati o di complesse tematiche che non hanno poi riscontro nell'utilizzo reale. Per lo stesso motivo Panasonic ha realizzato la serie OLED GZ2000, capace di gestire l'ABL con più libertà e di ottenere uno spunto in più - a parità di tecnologia - sui picchi di luminosità e sul volume colore.

Quali vantaggi offre concretamente un volume colore più ampio

Tutti i passaggi affrontati ci hanno permesso di definire con precisione cos'è il volume colore e perché lo si ritiene importante. Quando si parla di HDR, il volume colore permette di rappresentare con molta più accuratezza le prestazioni di un TV in termini di fedeltà cromatica. Un grafico bidimensionale, che per convenzione fissa un valore prefissato e immutabile per la luminosità, non fornisce informazioni utili per valutare come cambiano i colori che vediamo sui televisori al variare della luminosità.

Le spiegazioni riguardanti le misure e la teoria sono dunque complete. Resta però da definire un altro punto molto importante: quali sono i vantaggi che gli utenti possono concretamente notare osservando uno schermo capace di esprimere un maggiore volume colore. Tronchiamo immediatamente gli indugi: se la differenza non è marginale, è possibile percepirla ad occhio senza alcuna fatica e senza la necessità di utilizzare schermate di test.

Avengers: Age of Ultron - Picco di luminosità nell'esplosione a destra

É però bene chiarire che per far emergere i benefici non è sufficiente selezionare una scena a caso di un qualunque film o serie TV. Nei contenuti realizzati in elevata gamma dinamica la maggior parte delle informazioni visive si concentra comunque a livelli di luminosità non eccessivamente alti. Per mettere in risalto i vantaggi offerti da schermi con volume colore più ampio servono quindi immagini caratterizzate da alti picchi di luminosità - si può notare anche una maggiore estensione negli scuri, soprattutto sugli OLED, ma lo stacco è sicuramente inferiore e richiede un ambiente oscurato.

Le situazioni in cui è facile distinguere i picchi di luminosità sono, ad esempio, quelle in cui si vedono fiamme o esplosioni. La battaglia iniziale di "Avengers: Age of Ultron" è particolarmente adatta a questo scopo in quanto ricca di tali elementi, alcuni dei quali finiscono anche in primo piano. Un TV con un volume colore elevato riesce a mostrare correttamente tutte le variazioni di giallo, rosso e arancio anche nelle porzioni più luminose dell'immagine, dove i picchi sono più alti. Anche le sfumature sono ben rappresentate e graduali, tali da restituire un maggior senso di profondità e tridimensionalità nelle immagini.

Prodotti con volume colore modesto, non potendo invece raggiungere tali picchi, finiscono per de-saturare progressivamente i colori fino a farli sfumare in un bianco indistinto. Per ovviare a questo limite si può agire abbassando la luminosità di tutta l'immagine, in modo da comprimere la gamma dinamica all'interno di un intervallo più compatibile con le capacità del pannello. É però una strada che si può percorrere fino ad un certo punto poiché il quadro rischia concretamente di risultare eccessivamente spento.

Shark - Il primo squalo - La luce del sole crea un picco che si riflette sull'oceano

Pertanto l'occhio dello spettatore percepisce un ampio volume colore sotto forma di immagini più ricche di dettagli, sfumature di colore più graduali e morbide e dotate di maggiore profondità. Al contrario un volume colore ridotto appiattisce il quadro: molti dettagli, anche cromatici, tenendo a perdersi nel bianco - in gergo questo fenomeno si definisce "clipping - che diviene una massa luminosa tendenzialmente indistinta e priva dei particolari necessari per donare profondità a ciò che si guarda. Esempi di questo tipo si possono facilmente trovare anche nelle battaglie spaziali di "Star Wars: Gli Ultimi Jedi" o negli scontri con le spade laser.

Altre situazioni favorevoli per notare la differenza tra un volume colore convincente e uno ridotto sono costituite dagli scorci che ritraggono un cielo assolato. In "Shark - Il primo squalo" c'è una sequenza che mostra l'oceano ben illuminato dal Sole che riflette la sua luce anche sull'acqua. Gli schermi più prestanti riescono a mantenere la saturazione e i dettagli cromatici anche sui picchi più elevati. La ricostruzione della scena è più realistica e convincente e non risulta invece "bruciata" in gran parte, come sui modelli che non sono in grado di rappresentare un adeguato volume colore. Qui i limiti, se presenti, emergono prepotentemente, con ampie zone caratterizzate da evidenti perdite di informazioni causate dalla compressione della gamma dinamica.

Conclusioni

Il volume colore è ciò che ci permette di valutare nel modo più preciso l'insieme dei colori che un TV riesce a rappresentare. Si parla di "volume" perché le coordinate cromatiche sono definite da tre dimensioni: saturazione, tinta e luminosità. Il grafico che rappresenta il volume colore è per questo un solido che acquista un'altezza proporzionale all'estensione sia verso il nero assoluto - il limite minimo - sia verso il picco di luminosità - il limite massimo.

Il passaggio all'HDR è ciò che ha conferito importanza al volume colore. In gamma dinamica standard la terza dimensione, la luminosità, veniva tralasciata poiché fissa e sostanzialmente trascurabile. Aver eliminato la compressione della gamma dinamica ha ridato importanza alla luminosità, che non è più fissa e può raggiungere valori piuttosto alti. I TV caratterizzati dal volume colore più ampio sono quelli che rappresentano con più fedeltà quello che vediamo nel mondo reale.

​Come si può riconoscere più facilmente un prodotto più valido da uno meno valido? Il primo dato da ricercare, in fase di acquisto, è il picco di luminosità. I televisori economici sono generalmente caratterizzati da valori che spaziano tra le 300-400 cd/m2 - nits. In questi casi il volume colore non può essere elevato anche perché si abbina facilmente ad una copertura non ampissima di DCI-P3 e BT.2020. Si devono quindi accettare compromessi. Come abbiamo riportato nell'articolo si può cercare di nascondere i limiti scurendo tutta l'immagine, in questo modo si preserva un maggior numero di particolari nelle porzioni più brillanti.

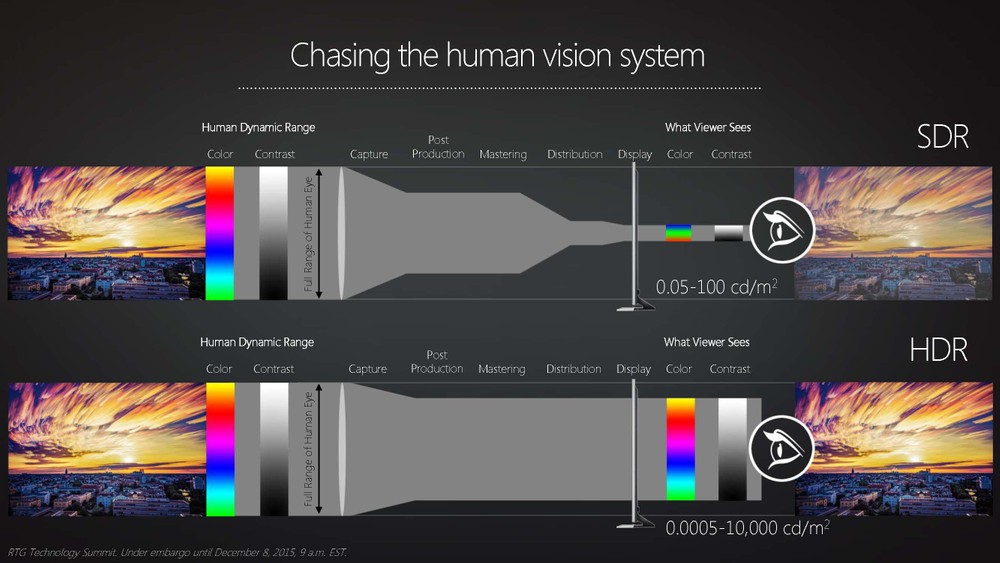

Schema che rappresenta le differenze tra SDR e HDR

Per i modelli di fascia più alta si può trovare in alcuni casi anche la misura del volume colore. Qui occorre però una certa prudenza nel valutare i dati dichiarati. Le specifiche tendono a volte a risultare ottimistiche, con coperture complete, riferite allo spazio colore DCI-P3, che alla prova dei fatti risultano invece un po' più ridotte. Il consiglio è di informarsi consultando le recensioni su siti specializzati. Nelle nostre prove riportiamo sempre l'effettivo volume colore che abbiamo rilevato durante i test.

L'ultimo suggerimento che ci sentiamo di fornire ai lettori è di evitare le visioni troppo frettolose nei centri commerciali. Per poter valutare realmente la differenza tra il volume colore di vari modelli si devono soddisfare diverse condizioni. Per questo vi invitiamo a parlare con gli addetti dei punti vendita per poter visionare molteplici scene, senza fermarsi alla prima sorgente utilizzata in negozio. Come abbiamo visto non basta avviare un film o una serie TV e guardare la prima scena che si palesa sullo schermo. Occorrono immagini dove siano presenti picchi che mettono ben in luce gli eventuali limiti dei pannelli. In secondo luogo servono impostazioni corrette. Non è necessaria una calibrazione strumentale, ma è bene selezionare le impostazioni migliori per una visione corretta. Con regolazioni non ottimali si possono riscontrare varie criticità. Il picco di luminosità tende a risultare più elevato ma spesso meno stabile - la luminosità regge per pochi istanti poi crolla. Il punto più critico riguarda i colori, che in alcune modalità risultano enfatizzati per colpire l'occhio ma totalmente scorretti ed innaturali. Con l'aiuto di un addetto non sarà difficile selezionare altre modalità utili per valutare con più cognizione di causa le reali capacità dei televisori. Tipicamente consigliamo Cinema, Film oppure qualcosa che contenga le parole "giorno", "day" o accenni alla luminosità in generale per ambienti con molta luce.
