13 Dicembre 2021

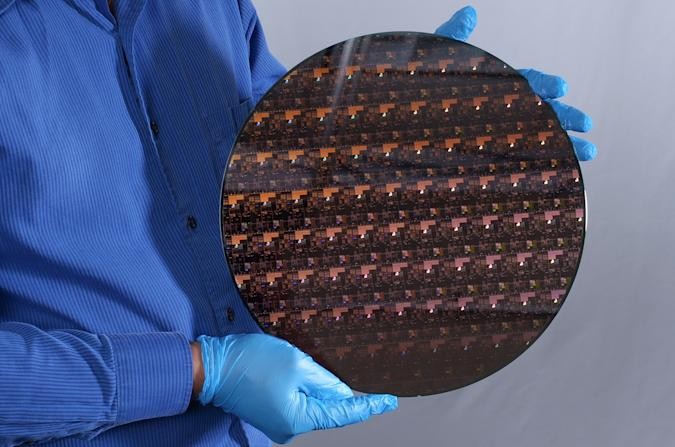

IBM ha annunciato di aver realizzato il primo chip sviluppato con processo produttivo a 2nm. Si tratta di un passaggio molto importante, in quanto questo nodo promette importanti miglioramenti sul fronte del risparmio energetico e delle performance rispetto a quanto possibile con gli attuali chip a 7nm.
Secondo quanto riferito da IBM, infatti, i chip a 2nm possono offrire il 45% di potenza in più a parità di consumo energetico, o il 75% di consumo in meno a parità di prestazioni, aprendo le porte a scenari molto interessanti per i dispositivi portatili come smartphone, tablet e laptop. IBM si aspetta che le scelte finali delle aziende che produrranno i propri chip su questo nodo consisteranno in un bilanciamento tra i due estremi, in modo da offrire prestazioni superiori e consumi ridotti.
Ovviamente IBM non dispone delle fonderie necessarie ad occuparsi della produzione, visto che il suo lavoro è maggiormente incentrato sulla ricerca. Lo scopo dell'azienda è quindi quello di brevettare la sua scoperta in modo da poterla concedere in licenza, attività nella quale IBM sembra eccellere.
Come sappiamo i nanometri utilizzati per indicare il processo produttivo non corrispondono da tempo alle dimensioni effettive degli elementi che compongono il chip (specialmente da quanto è entrato in gioco il design 3D dei transistor e FinFET), quindi IBM ha anche parlato della densità del suo chip, affermando che è possibile contenere sino a 50 miliardi di transistor nello spazio di un'unghia. Ora resta da attendere che la scoperta possa avviarsi verso la produzione di massa, ma per quello occorrerà ancora diverso tempo: intanto il primo passo è stato fatto.
