Xiaomi Mi 11 Lite come non l'avete mai visto | Video

13 Luglio 2021 106

Rimani aggiornato quotidianamente sui video, approfondimenti e recensioni di HDblog. Iscriviti ora al canale Youtube, basta un Click!

Arriva l'estate, le presentazioni di nuovi smartphone a raffica mollano la presa e dunque anche per noi c'è spazio per qualcosa di un po' diverso dal solito, idee rimaste nel cassetto pronte per essere rispolverate e l'idea di oggi è piuttosto bizzarra. Prendiamo uno Xiaomi Mi 11 Lite e lo rendiamo originale, diverso, trasparente!

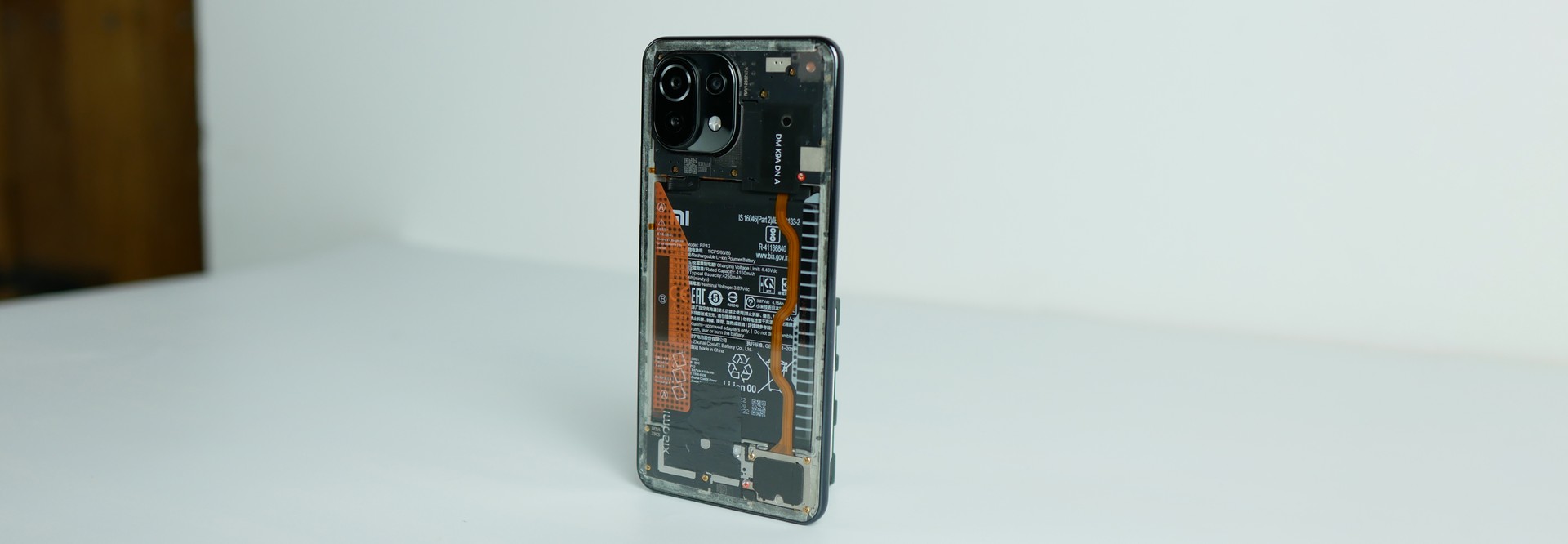

Un classico dei progetti DIY sugli smartphone: si smonta la back cover in vetro, si tratta a dovere per renderla trasparente e si rimonta il tutto con attenzione. Il risultato finale sarà uno smartphone completamente trasparente sulla parte posteriore lasciando intravedere i componenti interni.

Si può fare anche con altri smartphone? Sì, purché la back cover sia rigorosamente in vetro. Considerate però che aprendolo l'eventuale certificazione IP di resistenza all'acqua verrà pregiudicata, quindi fate le dovute riflessioni.

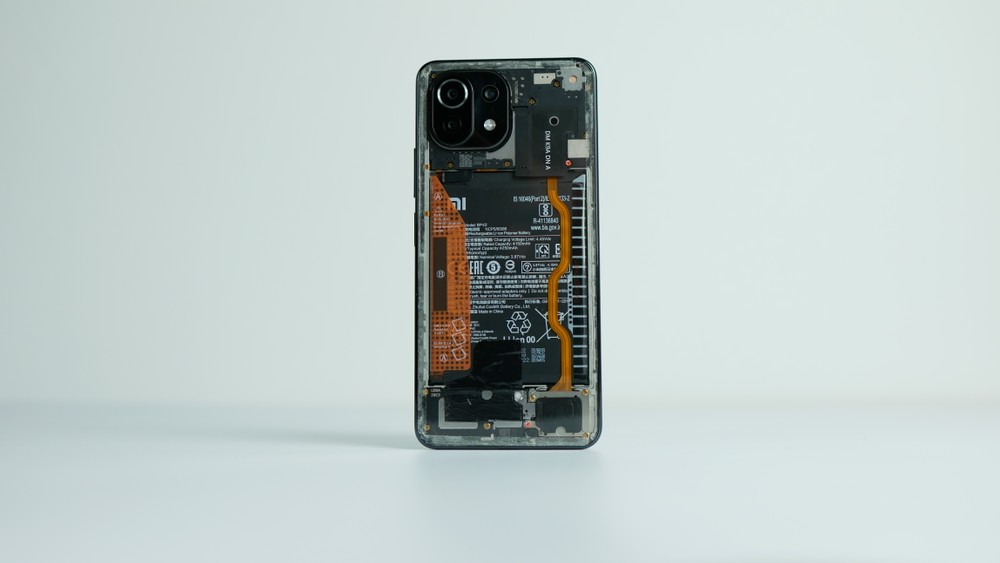

Bello no? Beh ci proviamo, il risultato lo commentiamo alla fine.

NOTA BENE

Fate attenzione! Tenete bene presente che la garanzia verrà invalidata, o comunque darete all'assistenza un buon motivo per farvi le pulci, anche se magari avete bisogno di sostituire un pezzo che non ha nulla a che vedere con la cover posteriore.

Se decidete di provarci è chiaro che sarà una vostra decisione in piena coscienza, non ci assumiamo alcuna responsabilità di eventuali malfunzionamenti. Detto ciò, troverete tutto spiegato, anche i passaggi più delicati ed opzionali.

In alcuni punti mostreremo dettagli peculiari di Mi 11 Ultra, ad esempio il diluente nitro per rimuovere la colla che difficilmente serve con altri dispositivi, oppure alcune accortezze per non rovinare i componenti interni che dipendono dalla disposizione di questo specifico prodotto. Se decidete quindi di provarci con altri smartphone tenete presente questa considerazione.

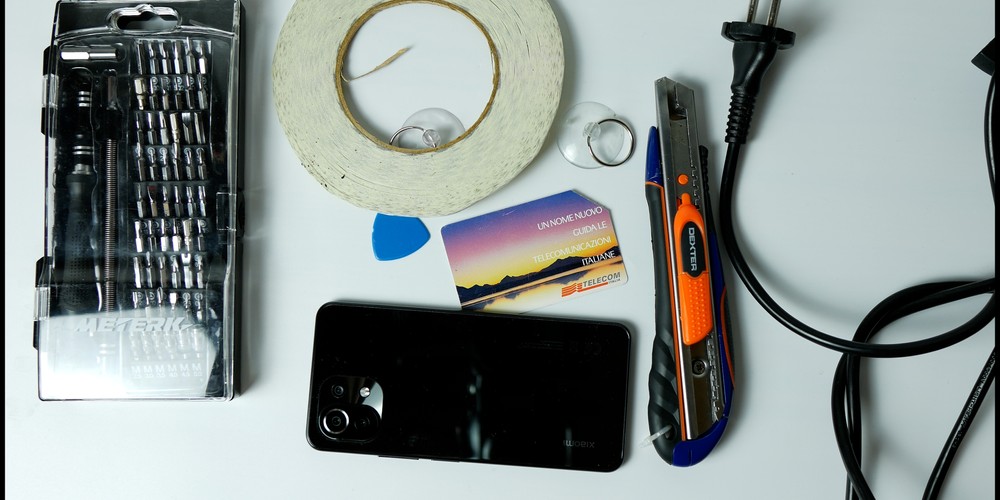

MATERIALE OCCORRENTE

Non saranno operazioni particolarmente complicate, ci vuole un po' di manualità e soprattutto un po' di pazienza per evitare di far danni. Poi saranno necessari alcuni strumenti super low cost per svolgere tutti i passaggi.

  • Kit di riparazione smartphone | LINK (10-15 Euro)
  • Scotch biadesivo per elettronica | LINK (5-10 Euro)
  • Vecchia sceda telefonica, plettro o altri strumenti affilati ma in plastica (se non presente nel kit di riparazione)
  • Taglierino
  • Diluente nitro o acquaragia
  • Olio di gomito
  • Phon asciugacapelli / pistola ad aria calda di piccole dimensioni

Useremo il kit di riparazione e il phon per aprire la back cover, il diluente nitro servirà per ripulire la scocca dai residui di colla, poi con lo scotch biadesivo per elettronica sigilleremo nuovamente il tutto.

PROCEDIMENTO

Andiamo per punti, da seguire con molta attenzione e pazienza, la fretta è un ottimo alleato per fare danni.

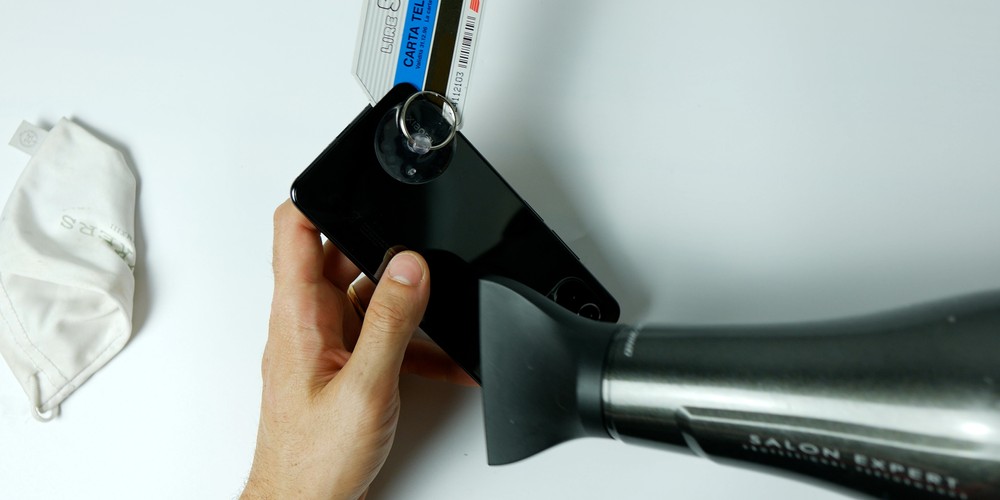

1. SCALDARE CON PHON

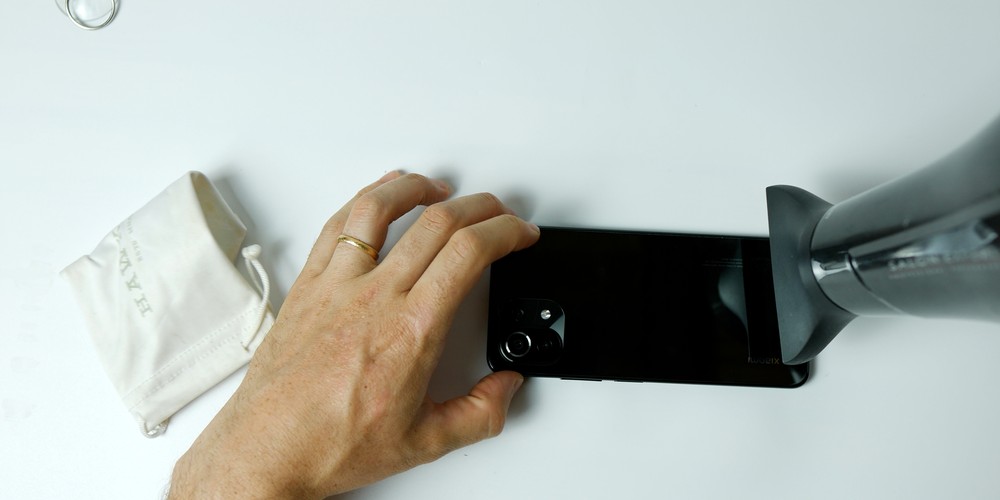

Senza esagerare e con calma scaldate uniformemente tutta la cover posteriore dello smartphone, questa operazione servirà per ammorbidire lo scotch che tiene chiusa la scocca. E' importante che tutta la superficie sia scaldata uniformemente altrimenti il vetro potrebbe incrinarsi.

Attenzione a non scottarvi, aiutatevi con un panno per tenere fermo lo smartphone se è il caso. Applicate la ventosa del kit di riparazione e provate a tirare verso l'esterno con molta cautela, bisognerà scaldare finché non si noterà la cover sollevarsi di qualche frazione di mm

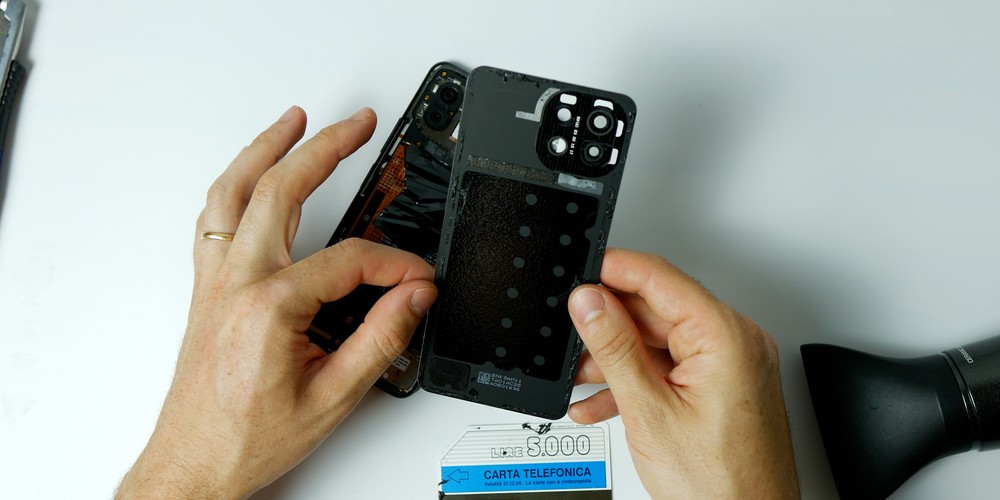

2. APRIRE LA BACK COVER

Quando noterete i primi segnali di un ammorbidimento della colla, potete provare a sollevare la cover con la ventosa vicino ad un angolo, meglio se lontano dal gruppo ottico dello smartphone. Bisogna sollevare quel poco che basta per riuscire ad inserire l'oggetto in plastica sottile che avete a disposizione (arnesi del kit di riparazione, plettro, scheda telefonica ecc.).

Una volta inserito tra telaio e scocca il vostro strumento non vi resterà che farlo scorrere pian piano lungo tutto il bordo per "scollare" la back cover.

Questa operazione è delicatissima, bisogna procedere con cautela e scaldare ulteriormente se necessario. Attenzione a non spingere troppo all'interno la vostra leva sottile, entro massimo 5 mm dal bordo per intenderci, altrimenti rischiate di rovinare cavi, guaine, spessori e altri componenti interni.


3. COSA TENERE E COSA ELIMINARE

Una volta aperta la cover avrete accesso a tutti i componenti interni, sopra alla batteria vedrete una grande porzione di scotch nero, si tratta di un sottile foglio in rame che serve per distribuire il calore generato dal SoC sulla scocca posteriore. Non è bello da vedere e potete anche scegliere di eliminarlo perché non è essenziale per il buon funzionamento del telefono.

Con il nostro esemplare non abbiamo avuto problemi ma una buona idea potrebbe essere quella di tenerlo da parte ed eventualmente riapplicarlo nel caso vi rendeste conto che ci sono problemi di surriscaldamento nella parte alta della scocca.

Per eliminare questa parte bisogna smontare la copertura protettiva posizionata sopra il SoC, si riesce a fare svitando alcune viti (guardate il video per maggiore chiarezza).

Nella parte bassa, sopra al cassettino della SIM ci sono due piccoli elementi in gomma, se rimangono attaccati alla cover rimossa bisogna scollarli con delicatezza e tenerli da parte per poi rimetterli in posizione prima del rimontaggio, sono importanti per dare supporto alla cover senza che vi siano spazi vuoti dove potrebbe cedere.


4. RENDERE TRASPARENTE LA COVER IN VETRO

Qui è ora di prendere l'olio di gomito e darci dentro. Scherzi a parte non è stato semplice ripulire completamente la back cover di Mi 11 Lite, che si è dimostrato tosto e ben costruito.

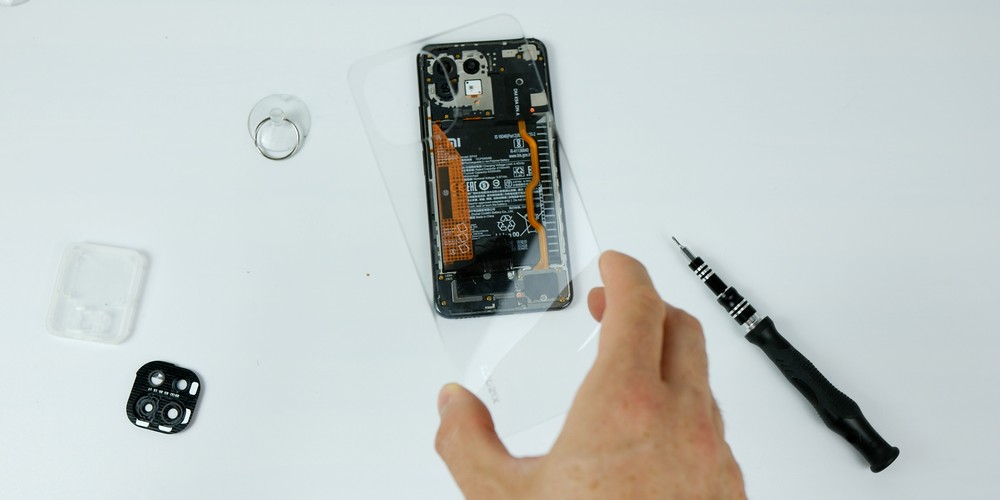

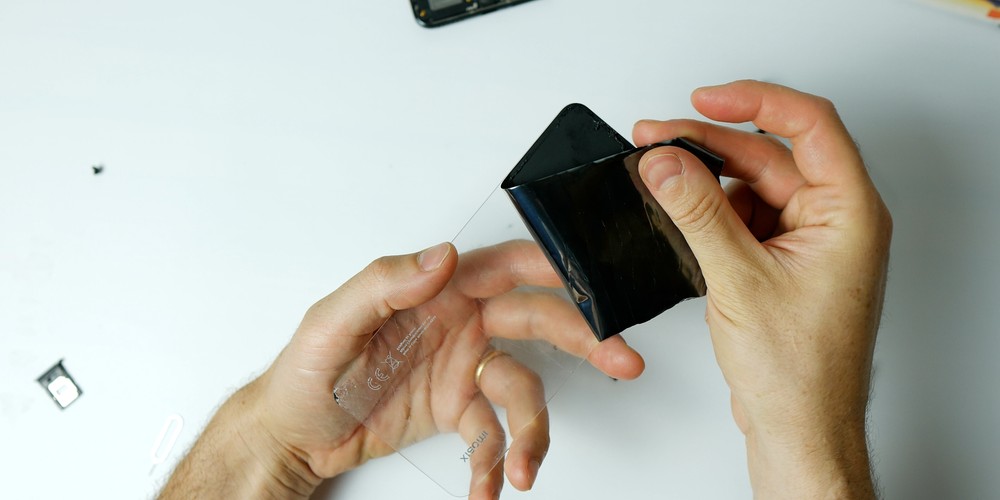

Nella parte interna del vetro c'è una pellicola sottile ma molto resistente incollata direttamente, questa da il colore alla cover e l'effetto lucido o satinato in base ai modelli. Bisogna prima rimuoverla e poi eliminare gli eventuali residui di colla.

Per scollare la pellicola bisogna riuscire a far salire un angolo, da lì poi tirare con attenzione per staccarla completamente. Per i primi mm potreste aiutarvi con un taglierino facendo molta attenzione a non rigare il vetro.


Arrivati nella zona della fotocamera dovete riuscire a separare il piccolo mudulo protettivo degli obiettivi, anche in questo caso il taglierino o un oggetto molto sottile potrà aiutarvi a fare leva. Dovete necessariamente rimuoverlo per riuscire a eliminare completamente la pellicola colorata.


Una volta rimossa quasi sicuramente vi ritroverete con un vetro opaco e sporco di residui di colla, non esattamente il cristallo trasparente che magari vi sareste aspettati. Bene, entra in gioco il diluente nitro che vi aiuterà a eliminare i residui, insieme a un po' di pazienza e ad un raschietto in plastica, o qualunque altro strumento possiate trovare per raschiare il vetro senza rovinarlo.

Può tornare utile qualunque oggetto, anche ad esempio ritagliare un pezzo di plastica da una bottiglia. Consigliamo di svolgere le operazioni con il solvente all'aperto e con dei guanti perché il liquido è tossico per la pelle e per le vie aeree.

L'ideale è appoggiare il vetro su una superficie rigida ma che non possa rigarlo, in modo da aiutarvi per fare la giusta pressione. Continuate finché il vetro non sarà completamente trasparente, poi pulite eventuali rimasugli con un po' di sapone e acqua tiepida.

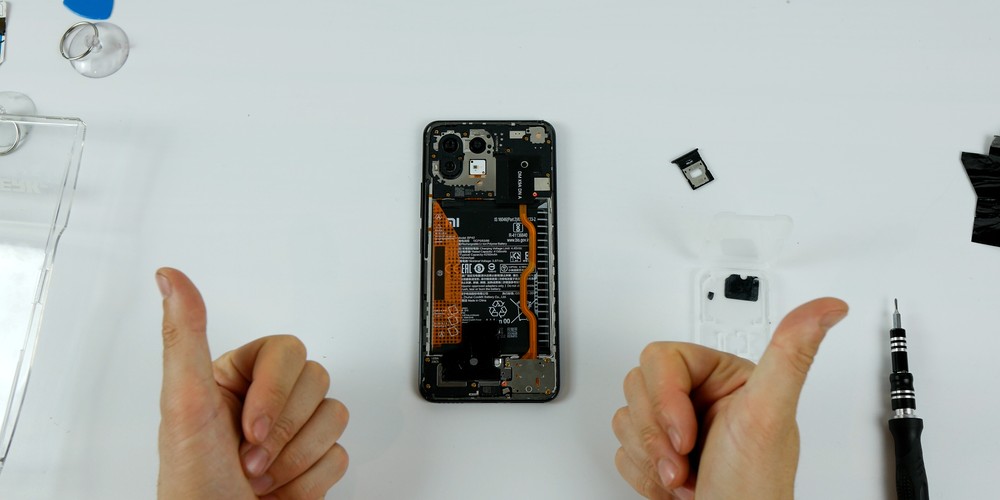

5. RIMONTARE IL TUTTO

E' la parte probabilmente più facile, se avete rimosso lo scotch nero per la dissipazione del calore procedete con il rimontaggio della copertura del SoC, riavvitando le viti senza esagerare con il serraggio.

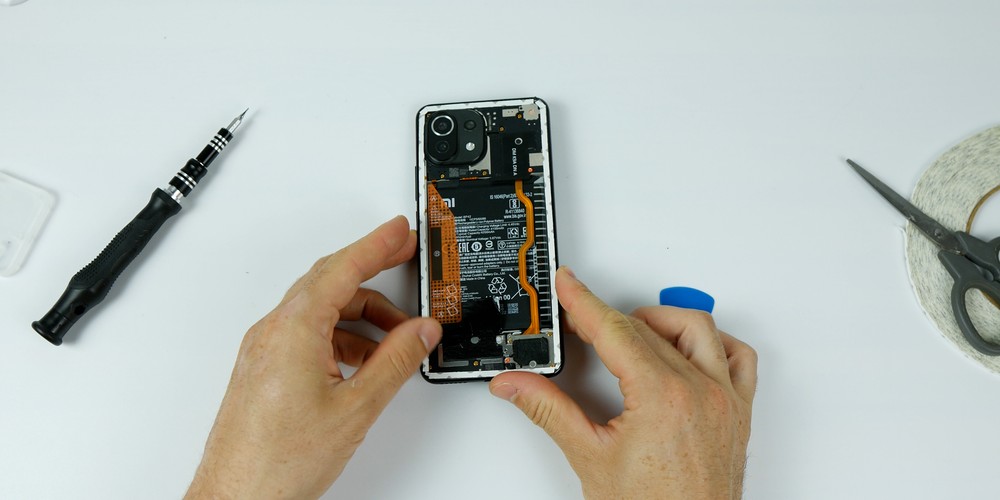

Ora entra in gioco lo scotch biadesivo, dovete applicarlo con attenzione lungo tutto il bordo, poi staccare la parte esterna e con attenzione appoggiare nuovamente la back cover resa trasparente. Attenzione perché lo scotch è potente, non vi lascia molto tempo prima che faccia presa.

Per finalizzare al meglio il lavoro scaldate leggermente la cover e fatela aderire con una pressione energica sullo scotch biadesivo.
