La Rubrica dei Lettori | RGB vs PenTile su display AMOLED

26 Febbraio 2015 258

Torniamo oggi con l’appuntamento della Rubrica dei Lettori è una sezione del blog che permette a tutti gli utenti di porre i propri dubbi, quesiti, prove, test e pensieri ai fan del mondo Mobile. Oggi Mattia ci propone un interessante focus sui display Amoled presenti su moltissimi smartphone, Samsung in primis.

RGB vs PenTile su display AMOLED

Vi ricordate lo “scandalo” riguardante il display del Samsung Galaxy S3 che fece scalpore tra molti advanced users e persino in casa DisplayMate (sito specializzato nell'analisi di display)? In molti sicuramente se ne saranno dimenticati, data l’indubbia qualità di quel display (che ancora oggi dà soddisfazioni), ma è bene ricordare quali sono i motivi tecnici che portarono a così tante critiche (infondate o meno, non è il tema di questo articolo). Stavolta la diatriba IPS LCD versus OLED non c’entra davvero nulla, perché per quanto riguarda gli smartphone di casa Samsung la tecnologia è solo ed esclusivamente Super AMOLED (per il 90% degli smartphone top gamma e non solo). L’evento scatenante è stato il ritorno al PenTile in sostituzione della matrice RGB. Chiarire un po’ le idee su cosa sono aiuta a capire cosa è successo, ma anche a sfatare certi luoghi comuni generati dalla confusione che dilaga in Rete. Cominciamo.

Gli AMOLED possono avere i sub-pixel organizzati essenzialmente secondo due modelli: il Real-Stripe e il PenTile. I sub-pixel, come suggerisce la parola, sono le unità minime che compongono un singolo pixel. Il pixel è quadrato, mentre i sub-pixel possono essere rettangolari o avere altre forme. La combinazione di questi sub-pixel determina l’appartenza a un modello piuttosto che all’altro. Possono esistere più varianti di uno stesso modello, per il fatto che gli stessi sub-pixel sono disposti in modi diversi o hanno dimensioni/forme diverse. Parlando di schermi in generale, invece, il numero delle varietà e delle tecnologie aumenta inevitabilmente, ma questa è un’altra storia.

Nel Real-Stripe (detto anche RGB Stripe, RGB S-Stripe nel caso di Samsung, o semplicemente RGB), la combinazione di sub-pixel è di tipo RGB (detta anche “a matrice completa”) che alterna appunto tutti i sub-pixel fondamentali (il rosso, il verde e il blu) in sequenza ordinata. Alcuni esempi di smartphone con Super AMOLED Real-Stripe: Galaxy S2, Note 2, S3 Neo e il nuovissimo A3.

Nel PenTile Matrix (di proprietà Samsung), invece, la combinazione è di tipo RG-BG, matrice in cui dominano numericamente i sub-pixel verdi (si nota subito da RG-BG) e in cui il numero totale di sub-pixel a parità di risoluzione è un terzo in meno rispetto al modello RGB: uno verde fisso, abbinato a uno blu oppure a uno rosso. Essendo la matrice “incompleta” ogni pixel avrà bisogno dei pixel adiacenti (o meglio, dei suoi sub-pixel adiacenti) che saranno condivisi per poter generare la giusta tonalità di colore, che necessita comunque dei tre colori fondamentali in sequenza. Alcuni esempi di PenTile RGBG: Samsung Note 4 (forse il miglior display attualmente in circolazione), S4 ed S5.

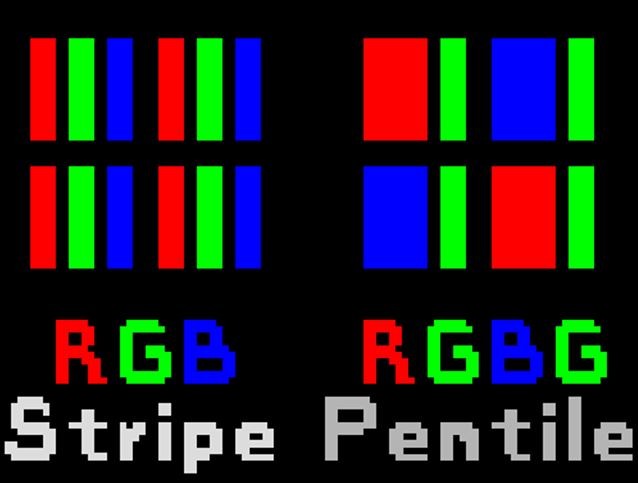

L’immagine di seguito prende in considerazione una porzione di schermo di 4 pixel per ogni tipologia di matrice sopradescritta. Alcuni siti affermano che si tratta di un pixel unico, ma in realtà sono 4 (e anche ben divisi, a scanso di equivoci), ognuno composto dai suoi sub-pixel.


Ampio fu il dibattito sulla qualità dell’una e dell’altra tipologia di matrice. A parità di pixel, risulta subito più definita la RGB perché ha più sub-pixel, mentre la PenTile consente risoluzioni più alte a parità di diagonale dello schermo. La PenTile quindi può contrastare i suoi piccoli problemi di definizione dei dettagli aumentando la risoluzione (per compensare quindi la minor risoluzione percepita) regalando una maggior longevità dello schermo grazie al minor numero di sub-pixel blu (i pixel blu tendono a degradarsi più velocemente degli altri) senza rinunciare a una certa dose di luminosità. Questo non va ad impattare sulla resa generale del colore, in quanto l’occhio umano è più sensibile al verde che agli altri colori. Insomma, l’occhio umano viene “ingannato”, anche se le differenze al microscopio rimangono.

La domanda finale è: con la matrice PenTile, che ha meno sub-pixel a parità di pixel, abbiamo una perdita di definizione?

La risposta ce la fornisce un dipendente di Nouvoyance che, intervenendo in un blog, mette in chiaro le cose:

The answer is, not necessarily. We have identical luminance resolution. The human vision system cannot resolve the location of color nearly as well as black and white luminance so fewer color dots is not of so much consequence. […] Sure, if you are able to look at a PenTile display from 2 inches away then you will see a pattern that looks a little different than what you see on your notebook PC, but it is not so visible from conventional viewing distance.”

Ringraziamo Mattia per l'interessante disamina e lasciamo a voi commenti, approfondimenti e domande.
